DSP-128TR聚合物電池高溫夾具化成柜

（臥式機）

一、設備功能

設備主要用于軟包裝鋰離子電池在熱壓狀態下進行化成，能夠代替現有電池化成工藝的烘烤整形工藝，同時縮短化成時間，縮減電池制作周期，減少人工，電池在抽氣封口后表面更加平整，外觀更漂亮，同時完成電池的化成和熱壓整形。本設備由1套化成柜和2套夾具組成，化成柜有128個通道，每套夾具64個5V10A通道。本機由機架、化成夾具、電源三部分組成，具有加熱、溫控、充電、數據連接、通訊安全保護和煙霧報警等功能。

二、設備主要?jiǎng)幼髁鞒?/span>

溫控啟動---柜門打開---夾具打開---人工放入電池---夾具壓緊---柜門關閉---化成啟動---化成完成夾具自動開啟---柜門打開---人工取出電池。

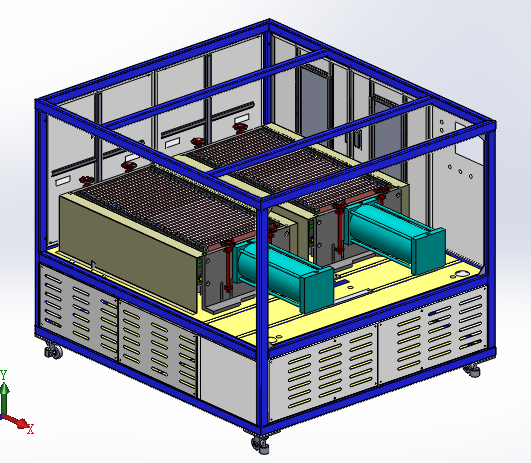

三、設備結構

整機尺寸：2500×1800×1750（長×寬×高）

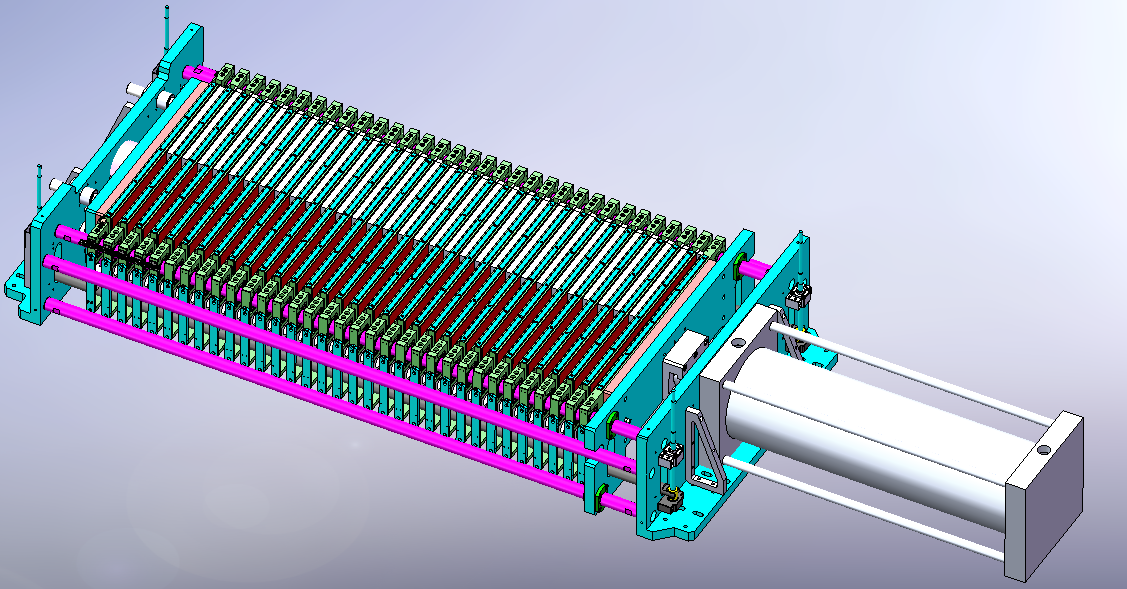

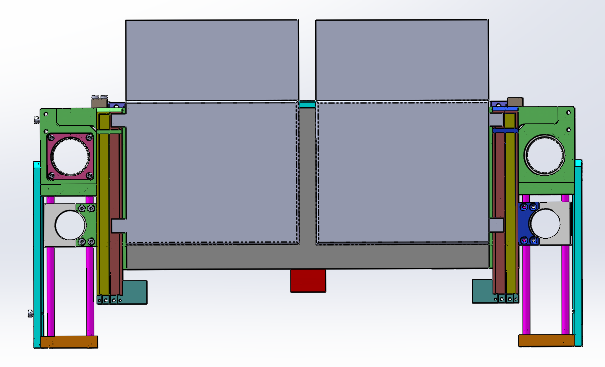

四、夾具結構圖

五、每層模塊上電池?cái)[放圖

六、電池來料尺寸規格

電芯來料尺寸規格如下：長A：60～120；寬B：60～100；厚T：2.5～8；氣囊袋：50～100；極耳寬度：4～30；極耳長度：15～30。

七、設備技術指標

1.電壓

1.1充電電壓設定范圍：直流0~5000mV；

1.2分辨率：0.1mV；

1.3精度：±0.1%FS+5dgt；

1.4放電電壓設定范圍：直流2000~4500mV。

2.電流

2.1充放電電流設定范圍：直流30~10000mA；

2.2分辨率：0.1mA；

2.3精度：±0.1%FS+5dgt。

3.充放電時間設定

3.1設定范圍：0~99小時59分；

3.2分辨率：1分鐘；

3.3數據記錄周期：1秒~60分。

4.通道采樣巡檢時間：5~20秒（可設置）。

5.充放電測試模式

5.1充電方式有兩種

5.1.1恒流充電（CCC）：結束條件為電壓或時間；

5.1.2恒流恒壓（CVC）：恒壓充電，結束條件為時間或電流。

5.2放電方式

5.2.1恒流放電（CCD）：結束條件為電壓或時間。

6.熱壓溫度范圍

6.1熱壓溫度控制范圍：室溫+10℃~90℃；

6.2熱壓溫度控制精度：±4℃（同一層夾具之內各層次之間的溫度差異）；

6.3升溫時間約20分鐘（目標溫度：80℃）。

7.壓力部分技術參數

7.1壓力設定范圍：500~3000kg；

7.2壓力控制精度：±20kg；

7.3壓力設定分辨率：±1kg。

8.環境要求

8.1環境溫度：25±15℃；

8.2相對濕度：30%~75%；

8.3壓縮空氣：0.25~0.76Mpa；

8.4無強電磁場干擾和腐蝕性氣體侵蝕。

9.電源要求

9.1電網電壓：交流380V±10%，三相五線；

9.2電網頻率：50Hz±1Hz；

9.3功率：化成電源約7.5kW，高溫壓力化成加熱啟動功率約3kW；

9.4備注：電網不穩定地區，應配備電源凈化穩壓裝置；應安裝有良好的安全地線。

10.精度校正周期：1年。

11.通道數：128通道。

12.軟件功能

12.1語言：簡體中文。

12.2準確控制限時間、限電壓、限電流的每進程結束條件。

12.3計算化成電池充電容量及能量參數。

12.4流程編輯和管理功能

12.4.1可設置31個工步參數、可設置最多256個循環。

12.4.2每個循環可編輯可由恒流充電、休眠等二種屬性可選。

12.4.3可將編輯完成的流程文件存檔備用。

12.5充電電流由30~10000mA可設置，可充電電壓由0~5V可設置，每個步驟時間可由1~1000min可設置。

12.6計算化成電池充放電容量及能量參數，能夠?qū)崟r(shí)繪制每節電池化成過程的動態曲線，包括電壓/時間曲線、電流/時間曲線、容量/時間曲線、能量/時間曲線、容量/電壓曲線等；要求可同時顯示多條曲線。所有曲線可以隨意放大或者縮小，以供檢查電流或者電壓在短時間內的穩定性。

12.7化成的庫存編輯以及修改功能。

12.8時間發送、校準功能。

12.9分類設置及啟動化成。

12.10新建窗口、排列圖標、層疊平鋪分隔顯示。

12.11對已化成的電池容量電壓等數據進行分類功能。

12.12每節電池的充電數據可以形成數據列表形式，供用戶查看和輸出打印。

12.13設備上下位軟件具有取關鍵數據功能

12.13.1休眠工步容量需要與上一次最后一條數據容量一致。

12.13.2轉步次的關鍵點電壓、電流數據要求在技術規格要求的精度范圍內。

12.13.3休眠時間要流程設置一致。

八、保護功能

1.電壓保護

1.1欠壓下限警戒電壓，強制電壓保護。

1.2電壓、電流波動率保護。

1.3放電電壓下限檢測。

1.4過壓保護。

1.5流程前初始電壓檢測。

1.6電壓上限、定時電壓、電流檢測。

2.安全保護

2.1報警功能：設置高位報警燈，提示狀態。

2.2設置緊急停止按鈕，急停時夾具自動張開。

2.3著火報警保護。

2.4設備報警停機后，可以從中斷位置繼續未完成的流程，而不需要從頭開始流程。

2.5如果下位機與上位機通訊中斷，通訊恢復正常后，可按原有流程繼續進行工作。

2.6超溫保護。

3.掉電保護

3.1當出現設備異常斷電之后，可繼續執行當前流程步。

3.2當出現時間通訊中斷或PC機故障時，設備將會自動進行入等待狀態，待通訊迅速?gòu)?fù)位后繼續當前流程。

九、三色燈顯示狀態

1.待機（未發流程或流程走完）————黃燈。

2.流程中（休眠、充電、放電）————綠燈。

3.系統故障（超溫、過壓、過流、硬件故障等）————紅燈。

十、設備功能

1.壓力分段設置，至少三段，偏差顯示、時間范圍。

2.溫度分段設置，至少三段，偏差顯示、時間范圍。

3.根據充電時間自動調節壓力。

4.根據充電時間自動調節溫度。

5.充電完畢、充電開始、自動識別顯示。

6.報警系統及記錄（包括煙霧、壓力、溫度等）。

7.氣缸動作顯示及參數。

十一、設備主要元器件

十二、隨機配件

裝配一覽表
